色度响应测试图卡(IEC 61146)

色度响应测试图卡简介

品牌：ESSER爱莎/Sine Image
型号：TE162
尺寸：可定制
材料：高清相纸/菲林
比例：4:3
类型：反射式/透射式可选

色度响应测试图卡TE162用于测量色度通道的振幅频率响应。测试图卡是一种彩色多脉冲模式，覆盖100 kHz至1.5 MHz的空间频率范围。图表由垂直条组成，其颜色在图片区域的上半部分为红色和青色，在下半部分为黄色和蓝色。

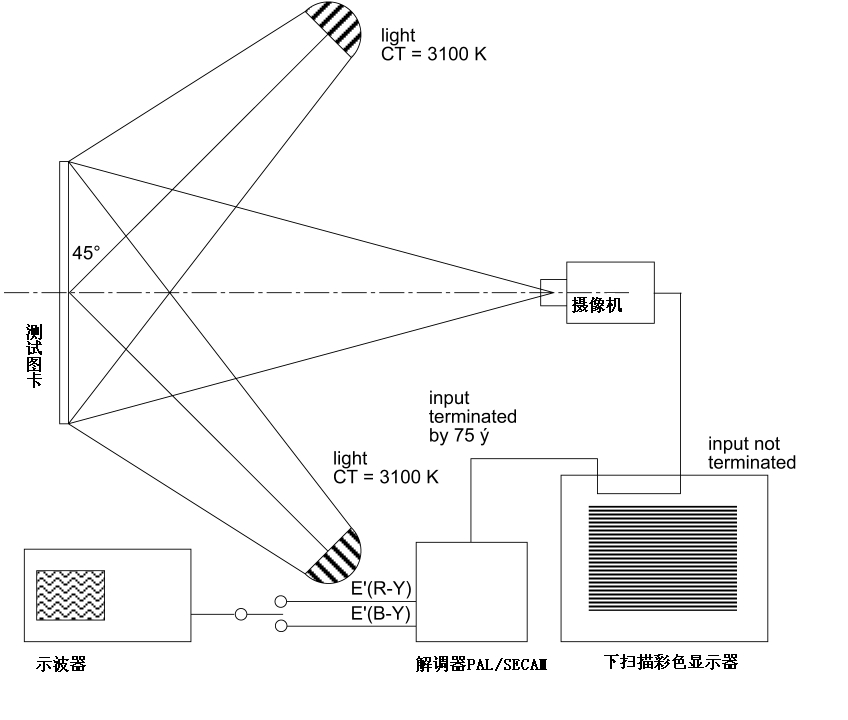

拍摄条件如下

• 反射率测试图的照度应为2000 lx ±5％;透明度版本的光密度在白色峰值时应为636 cd /m²±5％。
• 图表照明的均匀性应优于95％。
• 光源的相关色温应为3100 K ±100 K.白平衡应手动或自动设置为3100 K ±100 K.
• 测试图应由相机拍摄，以便在欠扫描模式下，箭头限制的框架与显示屏上显示的图片边缘完全一致。
• 对焦控制应处于自动或手动模式，并且应处于最佳对焦状态。光圈控制应处于自动或手动模式。
• 增益控制应设置为“0 dB”。
• 滤光片（如果有）应设置为“打开”位置。

解调器的色差信号EB-Y和ER-Y应由示波器测量。每个通道的信号的峰 - 峰幅度应在频率范围内测量。

a）对于E'R-Y输出，应使用有效场的上半部分，红色和青色条​​。首先，选择上部中线并测量100 kHz的空间频率，然后为多脉冲串空间频率选择对应于频率范围的线。

b）对于E'B-Y输出，应使用有效场的下半部分，黄色和蓝色条。首先，选择并测量100 kHz的空间频率的中间线，然后应为多脉冲空间频率选择对应于频率范围的线。

演示结果

令E'R-Y100和E'B-Y100是在100kHz的空间频率处的各个信道的测量的幅度。通过插值确定的E'R-Y和E'B-Y通道的-3dB空间频率应以E'R-Y100和E'B-Y100电平（100 = 100kHz）为参考，分别如下：

FR-Y = _____________________________ kHz

FB-Y = _____________________________ kHz

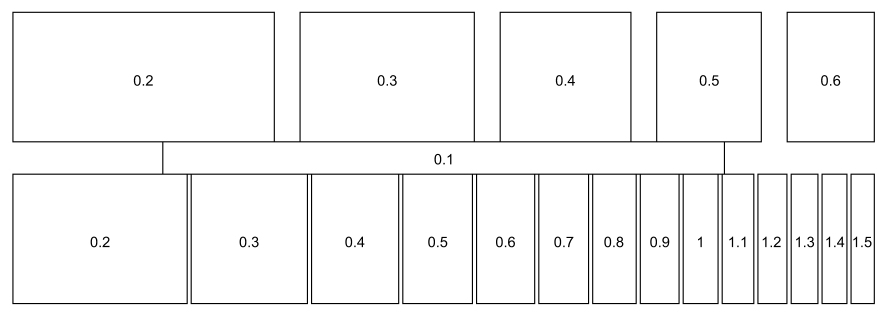

在测试图上以MHz为单位的空间频率的排列如下（上半部分和下半部分相同）：
