重合测试卡(IEC 61146)

重合测试卡(IEC 61146)简介、

品牌：ESSER爱莎/Sine Image
型号：TE179
尺寸：可定制
材料：高清相纸/菲林
比例：4:3
类型：反射式/透射式可选

重合测试卡TE179设计用于测量摄像机的重合汇聚。

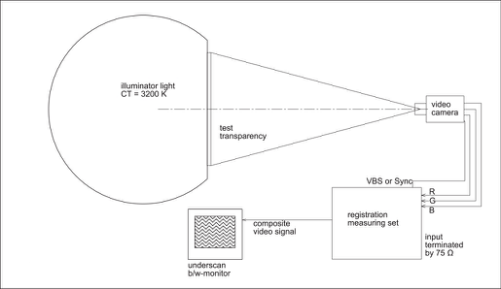

测量设备的布置应如图所示。

如果光线可能，拍摄条件如下

• 透明度版本的光密度在白色峰值时应为939 cd /m²± 5％（= 2000 lx）
• 光源的相关色温应为3200 K ± 100 K
• 白平衡应手动或自动设置为3200 K ± 100 K
• 测试图应由摄像机拍摄，以使由箭头限制的框架与下扫描模式下显示在监视器上的图像边缘完全重合
• 对焦控制应处于自动或手动模式，并且应处于最佳对焦状态
• 光圈控制应处于自动或手动模式
• 黑电平校正器“ON”
• 闪光校正器“ON”
• 黑色平衡，镜头盖在35mV电平
• 使用带有100％白色图表的照明器在382 cd /m²（= 1200 lx）
• 彩色矩阵校正器“关闭”
• 轮廓校正器“关闭”
• 减噪器“关闭”
• 光圈校正器“OFF”
• 黑白阴影校正器“ON”并优化
• 伽马校正器设置为“1”
• 增益控制应设置为“0 dB”
• 滤光器（如果有）应设置为“打开”位置
• 应调整光圈以获得标称信号电平的70％的G通道信号电平。

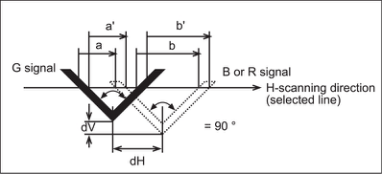

• 应选择跨越每个“V”标记的水平线，并定时偏移G通道信号a，a'-b，b'，如图所示，应分别测量R信道和B信道信号

水平和垂直位移H和V应通过以下公式计算

H =（A + B）/ 2

V =（A-B）/ 2

其中A =（a + a'）/ 2和B =（b + b'）/ 2

这种测量应该针对跨越标记的每五条水平线进行。

水平和垂直对准误差RH，RV应按下式计算：

RH =（H / Hr）×（4/3）

RV =（V / Hr）×（4/3）

其中Hr是水平扫描时间

演示结果

最大水平和垂直记录误差RHmax，RVmax在百分比应与列号位置一起报告，如列号 - 行号。在R信道和B信道信号超前于G信道信号的情况下，负信号应在报告的数字之前。加号应适用于相反的情况，如图所示的情况。

在1-5下RHmax = + 0.12％

在5-1时RVmax = + 0,11％

还应报告镜片的规格及其焦距。
