亮度/色度偏移测试卡简介 亮度/色度偏移（Y-C-Offset）描述亮度和色度通道之间的时间差。时间差必须在辉度的50％幅度点和色度转换点之间测量，两个信

亮度/色度偏移测试卡简介

品牌：ESSER爱莎/Sine Image
型号：TE217
尺寸：可定制
材料：菲林
比例：4:3
类型：透射式

亮度/色度偏移（Y-C-Offset）描述亮度和色度通道之间的时间差。时间差必须在辉度的50％幅度点和色度转换点之间测量，两个信号来自相同的测试模式。

亮度/色度偏移测试卡由灰色背景上的绿色十字（20％透明度）组成。利用校准的解调器产生亮度信号E'Y和色度信号R'（R-Y）和R'（B-Y）。借助于双光束示波器测量时间差。解调器的亮度/色度偏移必须用结果进行测量和指定。

PAL / NATSC的测量程序

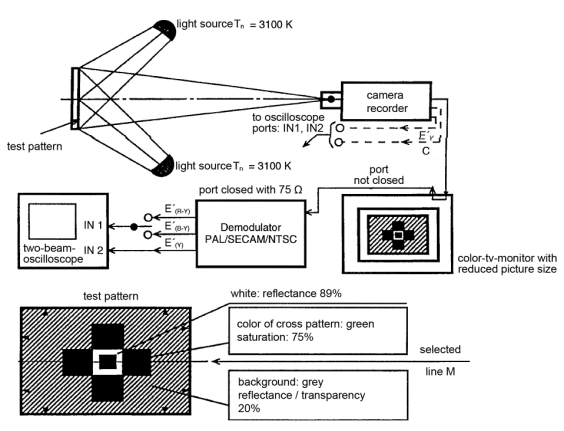

测量设置必须与下面的图一致。

水平亮度/色度偏移

必须选择线M（参见图2,2a，2b），并且如图2d和2e所示，在范围上显示增加。必须在50％的电平点之间测量时间差tdH（ns）。当分别读出亮度信号Y和色度信号C时，必须在不解调色度信号的情况下实现对这些信号的测量（见图2m，2n，2p，2r，2s）。此方法仅适用于PAL和NTSC。必须测量色度信号E'（R-Y）和E'（B-Y）的上升时间t1和下降时间t2（见图2f）。

垂直亮度/色度偏移

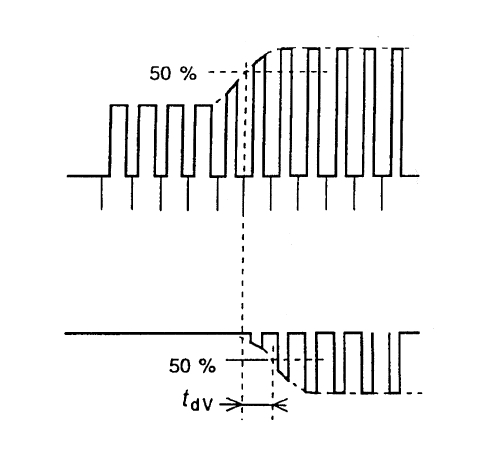

借助于示波器，选择半图像（参见图2d和2e）并且显示增加（参见图2k和2l）。亮度信号E'Y的50％点与色度信号E'（R-Y）和E'（B-Y）之间的时间差tdv必须被测量并显示在图像行周期中（见图2k和2l）。

结果的介绍

时间差，上升沿和下降沿必须用照明边缘来描述，以供参考，如下所示：

• 水平偏移tdH（ns）（图2d和图2e）
• TV线路中的垂直偏移tdv（图2k和2l）
• 色度上升沿t1（ns）（图2f）
• 色度下降沿t2（ns）（图2f）
• Y / C - 解调器的偏移（ns）（图2f）

注意：由于色度信道的小带宽，色度信号的上升沿在亮度信号的上升沿（负偏移）和在亮度信号的下降沿（正偏移）之后的下降沿之前产生。两者之间的时间差用于主偏移，其可以是正的或负的。

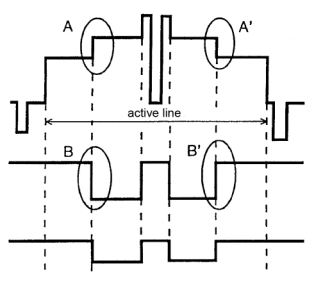

	图2a：线M中的亮度信号E'Y（参见测试图案）
	图2b：行M中的色度信号（见测试模式）

	图2d：信号E'Y的部分A和A'增加
	图2e：信号E'（R-Y）的增加部分B和B'

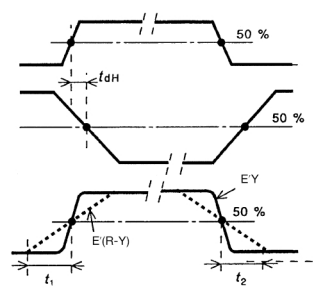

	图2f：叠加信号E'Y和E'（R-Y）部分A和A'，BB'

	图2g：亮度信号E'Y
	图2h：色度信号E'（R-Y）
	图2j：色度信号E'（B-Y）

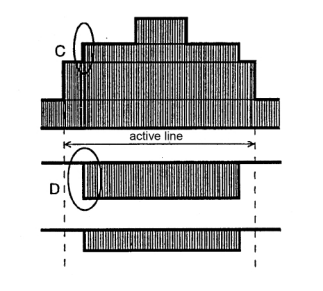

	图2k：信号E'Y的增大的部分C.
	图2l：信号E'的增大部分D（R-Y）

	图2m：图像信号复合E'Y + CH
	图2n：亮度信号E'Y

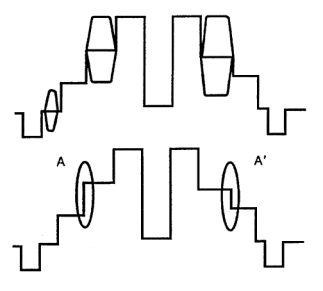

	图2r：信号E'Y的部分A和A'增加
	图2s：增加信号CH的B和B'部分
