YC偏移测试图（IEC 61146）TE217
品牌：ESSER爱莎/Sine Image
型号：TE217
尺寸：可定制
材料：高清相纸/菲林
比例：4:3/16:9
类型：反射式/透射式可选
咨询热线：13310057372
- 产品介绍
YC偏移测试图TE217（IEC 61146）
TE217设计用于测量YC偏移量。它包含一个黑色的中心区域，周围是白色的空间，四个绿色的周围是灰色的背景。
亮度 - 色度偏移（Y-C-Offset）描述亮度和色度通道之间的时间差异。时间差必须在亮度和色度过渡的50％幅度点之间测量。这两个信号都来自相同的测试模式。
PAL / NATSC的测量程序
测量设置必须与下面的图2保持一致。
测试图由灰色背景上的绿十字（20％透明度）组成。亮度信号E'Y和色度信号R'（R-Y）和R'（B-Y）由校准解调器生成。借助双光束示波器测量时差。必须对解调器的Y-C偏移进行测量并指定结果。必须选择水平Y / C偏移线M（见图2，2a，2b），并在图2d和2e中显示增大的范围。 ns中的时差tdH必须在50％的水平之间测量。当分开读出亮度信号Y和色度信号C时，必须在不解调色度信号的情况下实现这个信号的测量（见图2m，2n，2p，2r，2s）。这种方法只适用于PAL和NTSC。必须测量色度信号E'（RY）和E'（BY）的上升时间t1和下降时间t2（见图2f）。垂直Y / C-偏移借助于范围选择半画面见图2d和2e）并显示增加（见图2k和2l）。必须测量亮度信号E'Y和色度信号E'（RY）和E'（BY）的50％点之间的时间差tdv并以图像行周期示出（见图2k和2l）。结果
时间差，上升沿和下降沿必须用发光边缘来描述，以供参考
遵循模式：

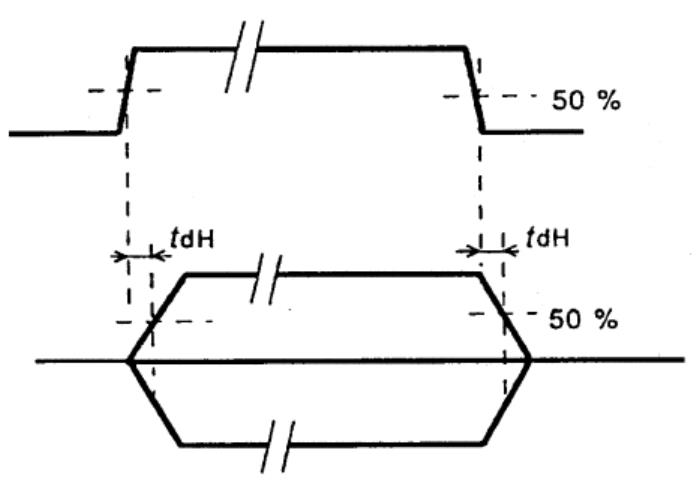

•ns中的水平偏移tdH（图2d和2e）

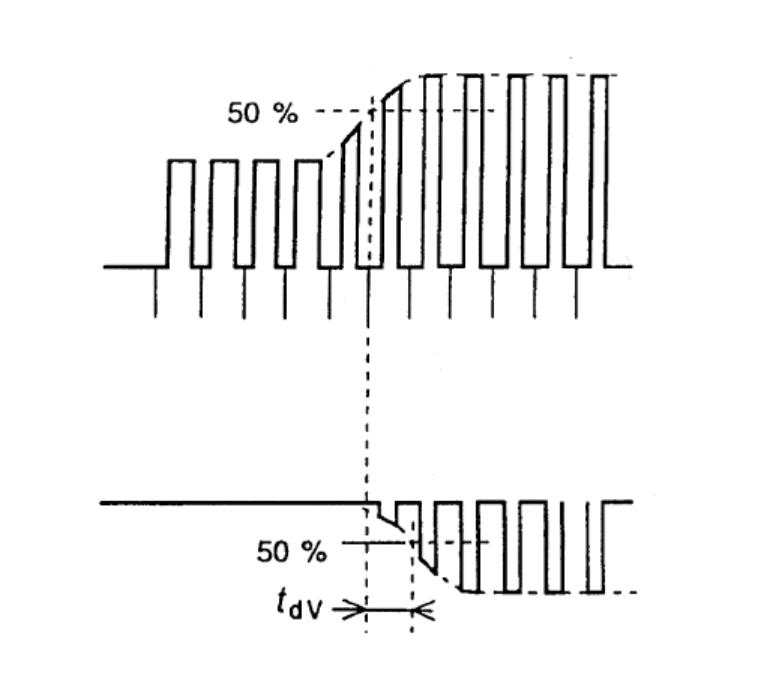

•电视线中的垂直偏移tdv（图2k和2l）
•ns中的色度上升沿t1（图2f）
•ns中的色度下降沿t2（图2f）

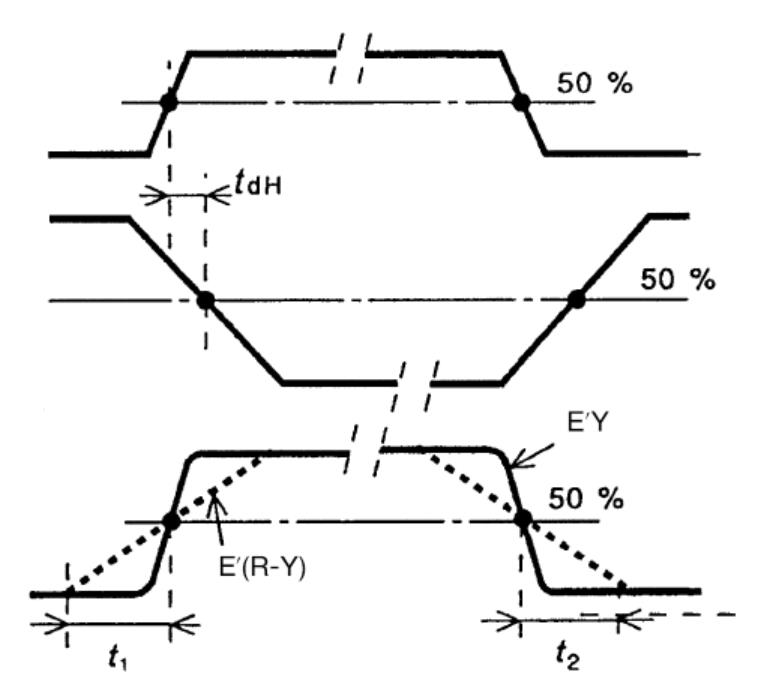

•解调器的Y / C偏移量（ns）（图2f）
注意：
由于色度信道的带宽小，色度信号的上升沿是在亮度信号的上升沿（负偏移）之前和亮度信号的下降沿之后的下降沿（正偏移）之前产生的。两者之间的时差用于主偏移量，其可以是正的或负的。

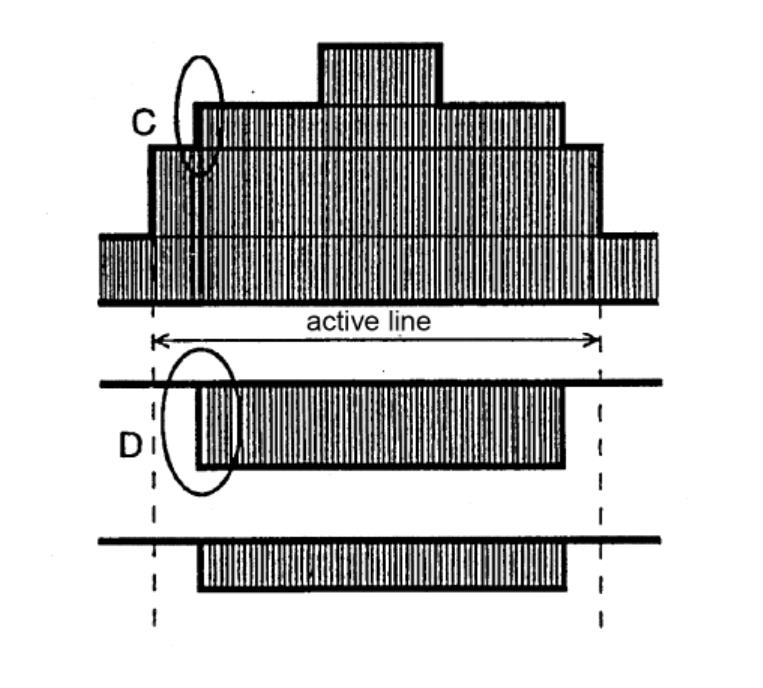

图。 2a：行M中的亮度信号E'Y
（见测试模式）
图。 2b：M行中的色度信号

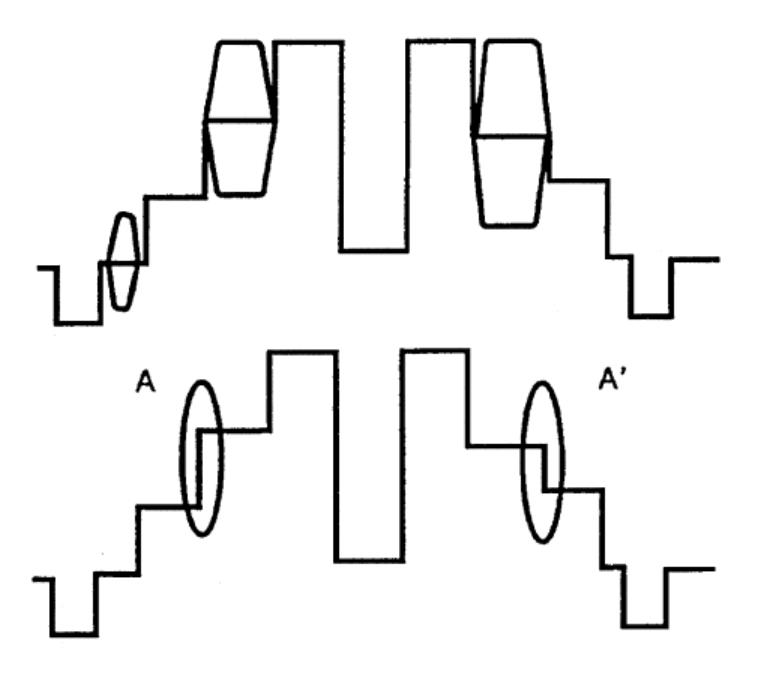

（见测试模式） 图。 2d：增加信号E'Y的A和A'部分

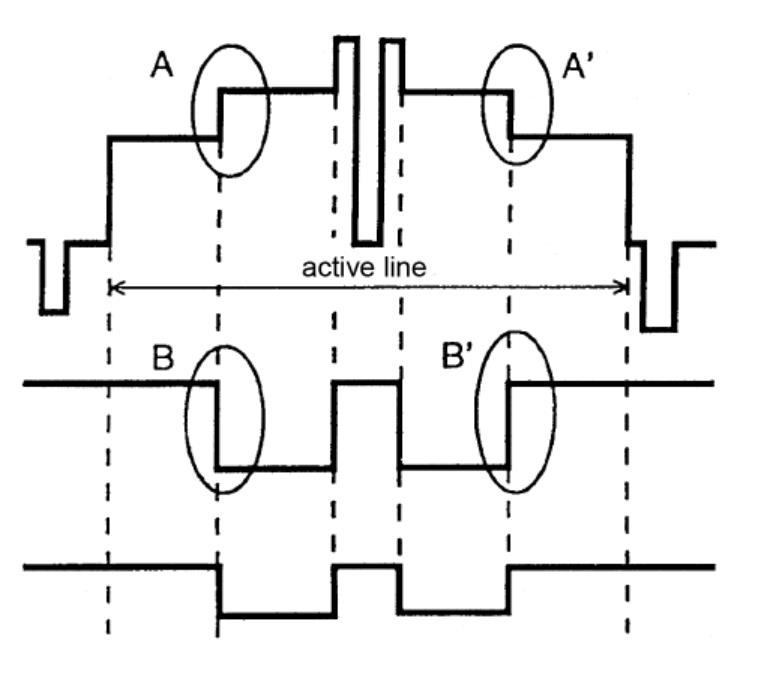

图。 2e：信号E'（R-Y）的部分B和B'
属性
| 类型 | 透明 |
| 格式 | 可选 |
| 长宽比 | 4：3 |
