TE217 YC偏移测试图
品牌：ESSER爱莎/Sine Image
型号：TE217
尺寸：可定制
材料：高清相纸/菲林
比例：4:3/16:9
类型：反射式/透射式可选
咨询热线：13310057372
- 产品介绍
YC偏移测试图（IEC 61146）

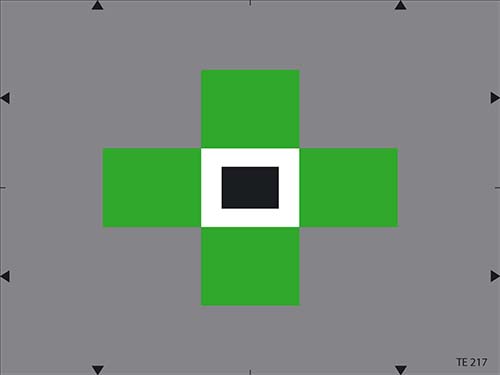

TE217设计用于测量YC偏移量。它包含一个由白色空间包围的黑色中心区域和四个围绕灰色背景的绿色补丁。
属性
| 类型 | 透明 |
| 格式 | 可选 |
| 长宽比 | 4：3 |

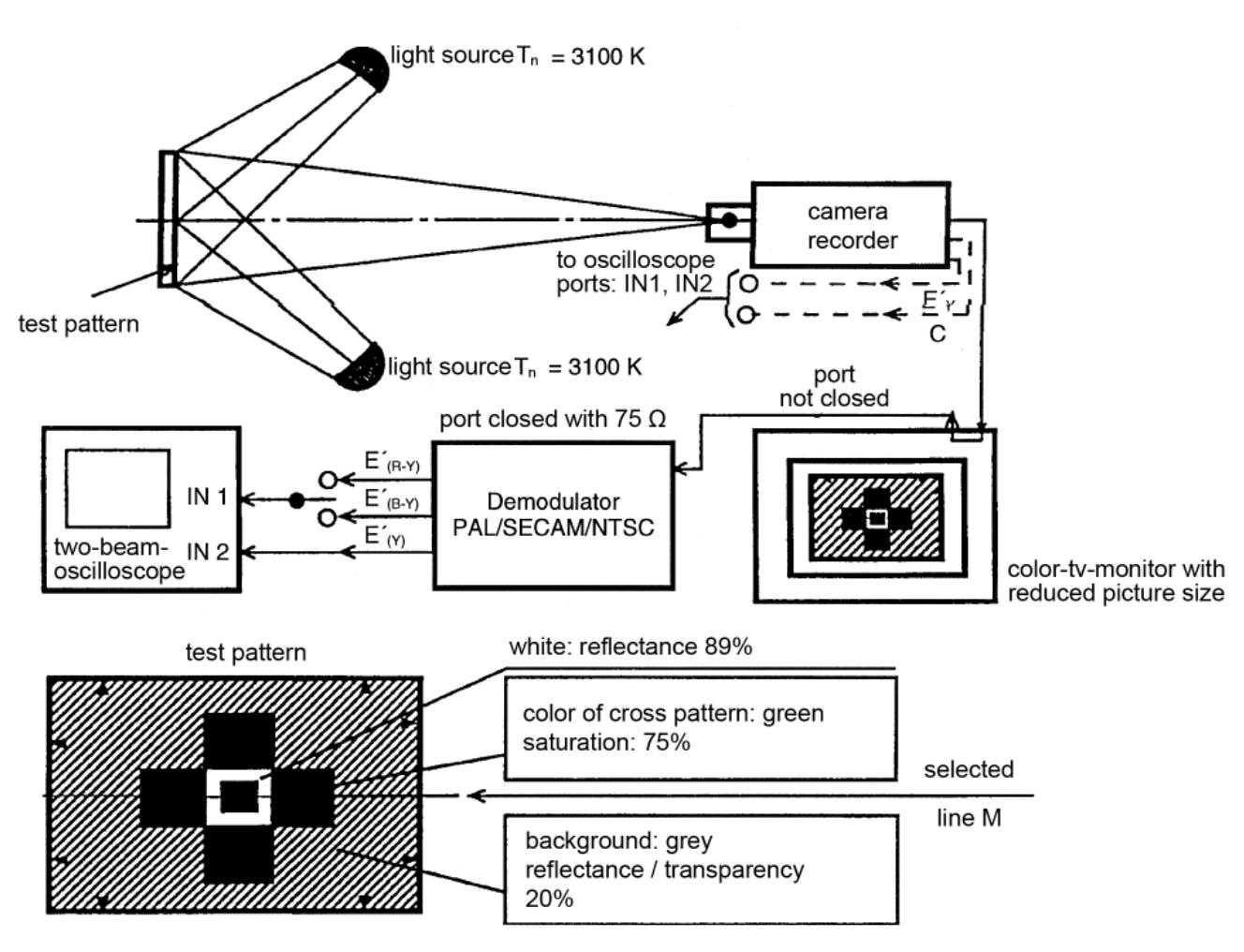

亮度 - 色度 - 偏移（Y-C-Offset）描述亮度和色度通道之间的时间差异。 在亮度和色度转换的50％的点之间测量时间差。 这两个信号都来自相同的测试模式。PAL / NATSC的测量程序测量设置必须与下面的图2相同。

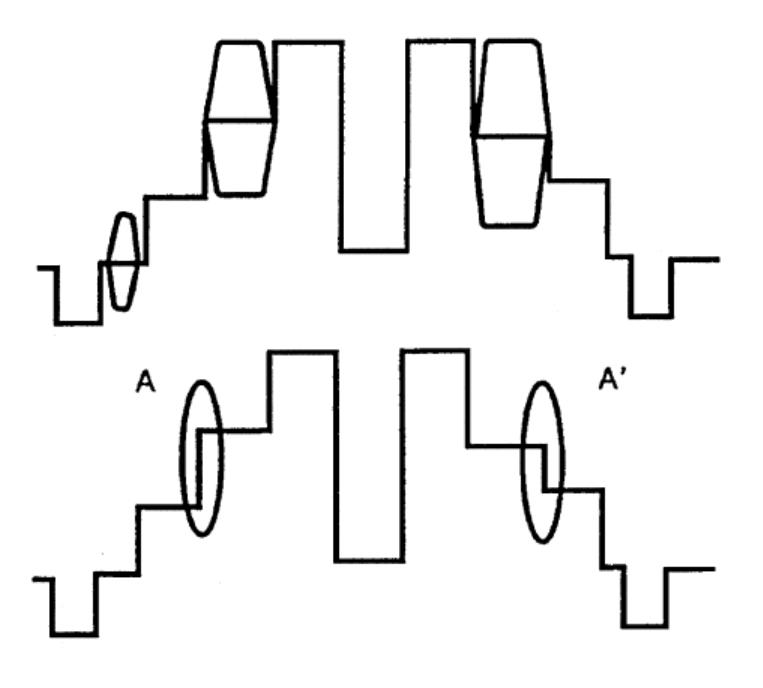

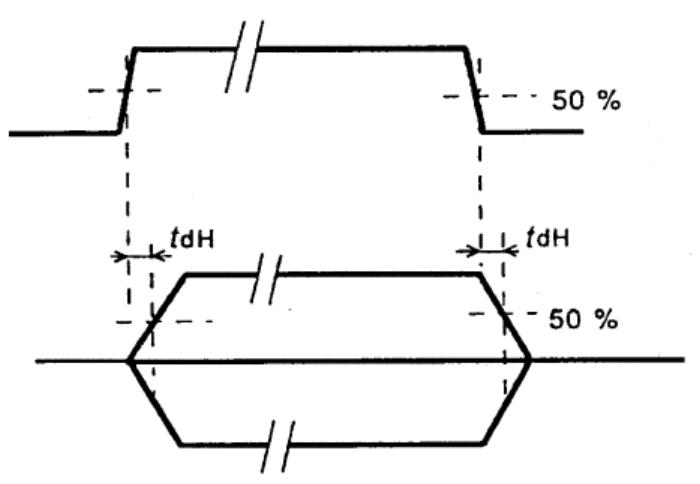

测试图由灰色背景上的绿十字（20％透明度）组成。亮度信号E'Y和色度信号R'（R-Y）和R'（B-Y）由校准的解调器产生。借助双光束示波器测量时差。必须对解调器的Y-C偏移进行测量并指定结果。必须选择水平Y / C偏移线M（见图2,2a，2b），如图2d和2e所示，在扫描范围内显示增加。 ns中的时差tdH必须在50％的水平之间测量。当分别读出亮度信号Y和色度信号C时，必须在不解调色度信号的情况下实现这个信号的测量（见图2m，2n，2p，2r，2s）。此方法仅适用于PAL和NTSC。必须测量色度信号E'（R-Y）和E'（B-Y）的上升时间t1和下降时间t2（见图2f）。

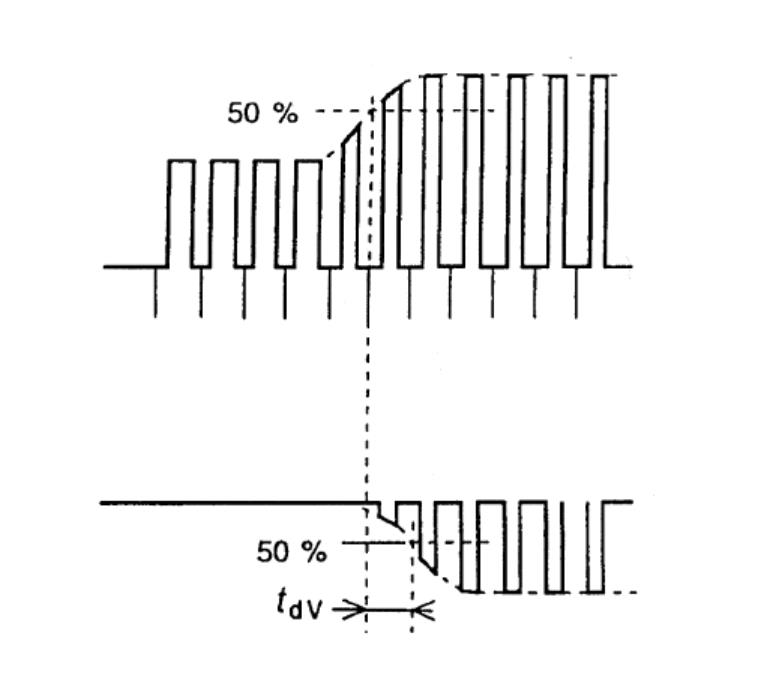

垂直Y / C偏移借助示波器选择一半的图片（见图2d和2e）并显示增加（见图2k和2l）。必须测量亮度信号E'Y和色度信号E'（R-Y）和E'（B-Y）的50％点之间的时间差tdv并以图象行周期表示（见图2k和2l）。
结果时间差异，上升边缘和下降边缘的呈现必须用发光边缘来描述，以便在以下模态中参考：
•ns中的水平偏移tdH（图2d和2e）
•电视线中的垂直偏移tdv（图2k和2l）

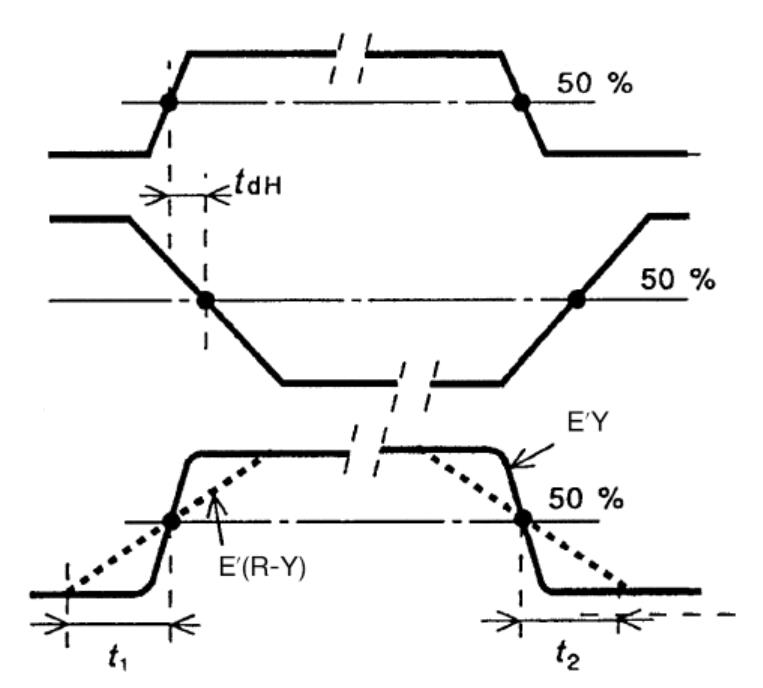

•ns中的色度上升沿t1（图2f）
•ns中的色度下降沿t2（图2f）
•解调器的Y / C偏移量（ns）（图2f）
注意：
由于色度信道的带宽较小，色度信号的上升沿是在亮度信号的上升沿（负偏移）之前和亮度信号的下降沿之后的下降沿（正偏移）之前产生的。两者之间的时差用于主偏移量，其可以是正的或负的。
 |
 |
 |
 |
 |
 |
