TE232灰度/颜色测试图16：9（文件夹中的超级黑洞）

TE232设计用于评估电子相机的半色调和色彩再现。在灰色背景上（对数渐变）排列两个11级逆流灰度级，并且有两个颜色补丁代表三原色以及三个二级颜色。

TE232设计用于评估电子相机的半色调和色彩再现。在灰度背景（D≈0.62，缓解率= 24％）上设置两个11级逆流灰度级，灰度级是对数渐变的。 与灰度密度相关：γ= 0.45，与缓解值（亮度）有关：γ= 2.2，正好相反的值为0.45。伽玛系数0.45适用于缓解> 1.8％（极亮步骤100％）。 在0-1.8％之间，γ功能显示出进展（与因子4.5）。 极黑暗的一步是在这个领域。 伽马联合对应于Rec.709。 一个极佳伽马校正摄像机的输出产生两个11毕业生逆电流线性步进信号（见下图，没有彩色信号）。 灰度的动态范围是63：

密度值基于硫酸钡（D = 0）。

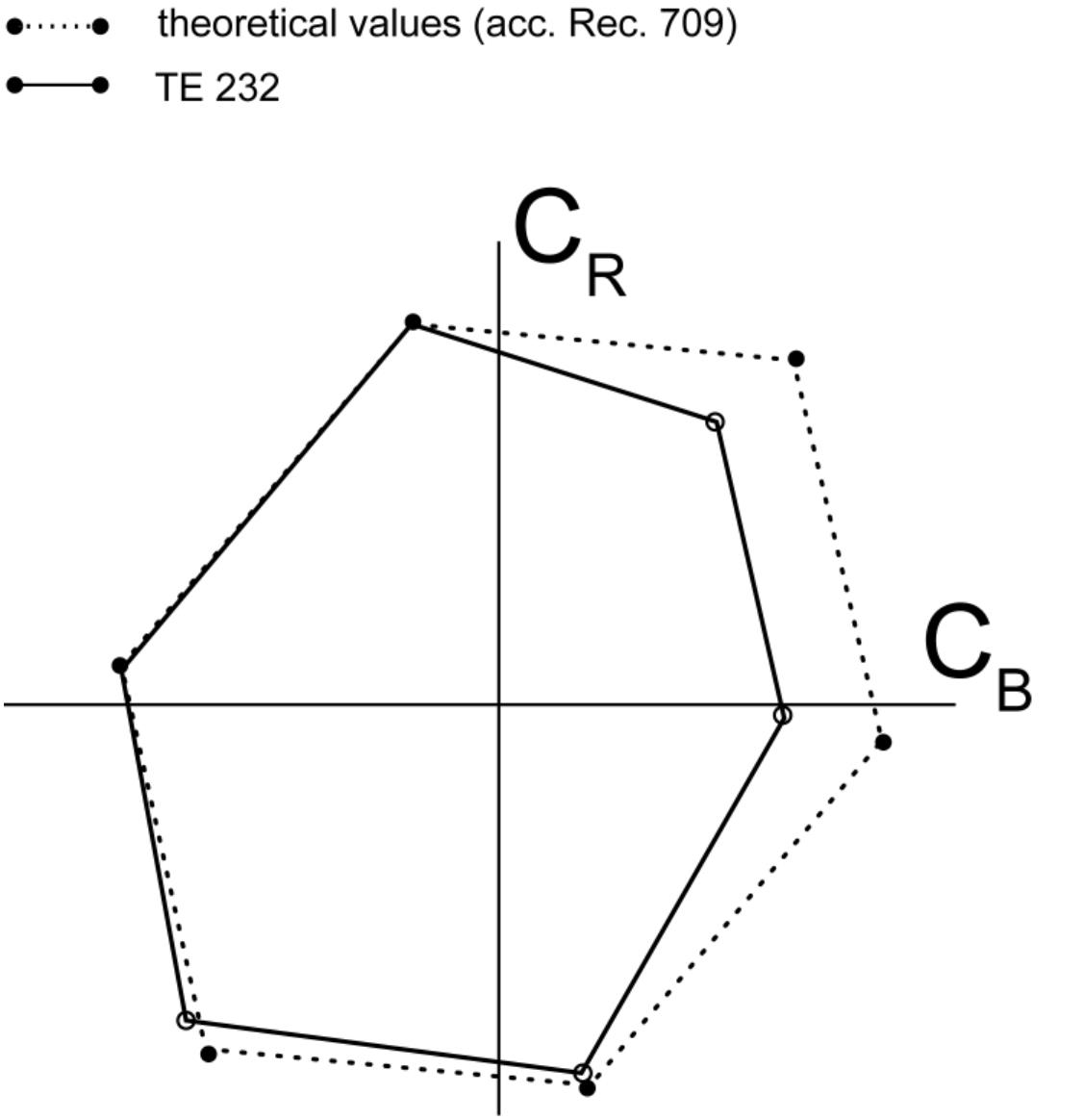

色块代表三原色红色，绿色和蓝色以及青，紫，黄三色。 由于不可能在反射图上描绘100％饱和的颜色，所以饱和度降低到70％，同时确定30％的白化。 因此，RGB信号应该是70％红色; 30％的绿色和30％的蓝色。 其他颜色是按照规定的。 为了在伽玛中生成这些RGB颜色，使用矩阵和伽马算法来计算测试图的颜色。 709.测试图的颜色表示这些标称值的极佳可能近似值。下图显示了标称值（虚线）和实际值。
