TE266缩微胶片目标DIN 19051
品牌：ESSER爱莎/Sine Image
型号：TE266
尺寸：可定制
材料：高清相纸/菲林
比例：4:3/16:9
类型：反射式
咨询热线：13310057372
- 产品介绍
TE266缩微胶片目标DIN 19051
DIN 19051提供了校准微缩胶片生产链的测试图表。它们可以安装在塑料背衬上放在桌子上，或挂在任何可用的安装上。与现有标准相比，我们新的默认图表TE266将使用被称为ISO 19051图案2的线对目标，因为它更直观，更易于评估和使用。但根据要求，Image Engineering提供ISO 19051图案1的原始版本。

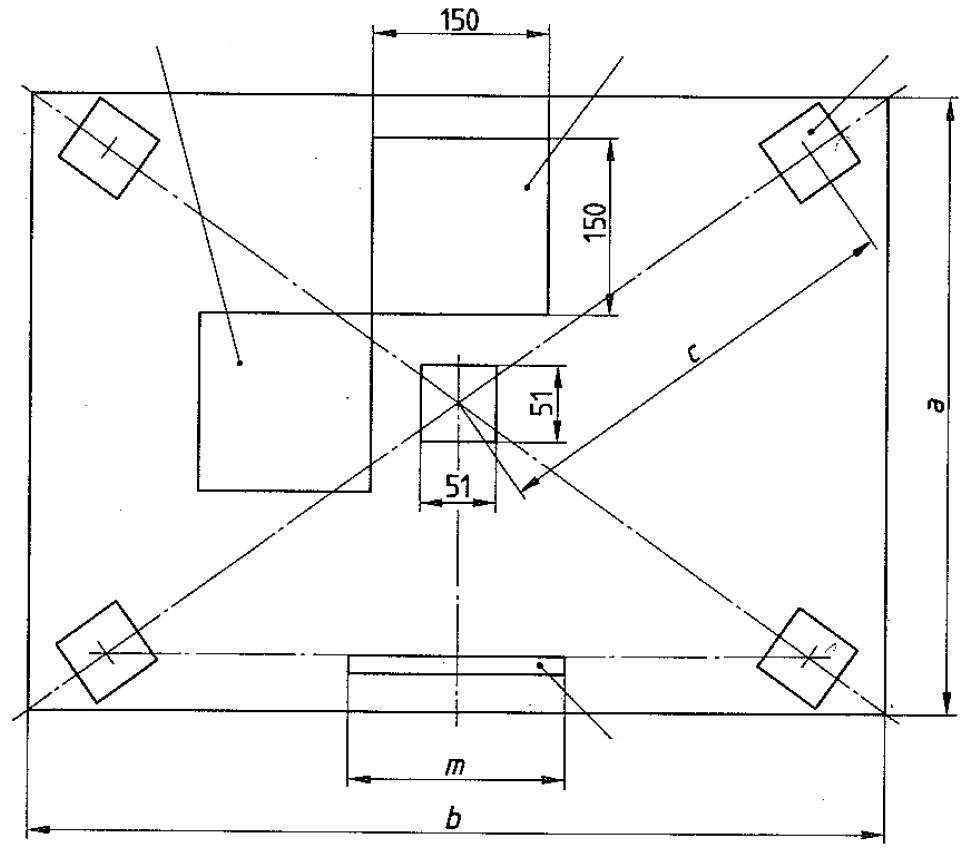

TE266包含2个具有确定密度的方块，5个分辨率图案在目标的中心和角落，以及用于再现尺度计算的测量条。
下面提到的所有尺寸以[mm]表示。
DIN 19051标准描述了微缩胶片生产链校准的反射测试图。该表可以安装在一个平稳，稳定的载体上，可以放在桌子上，也可以挂在任何一种可用的安装上。

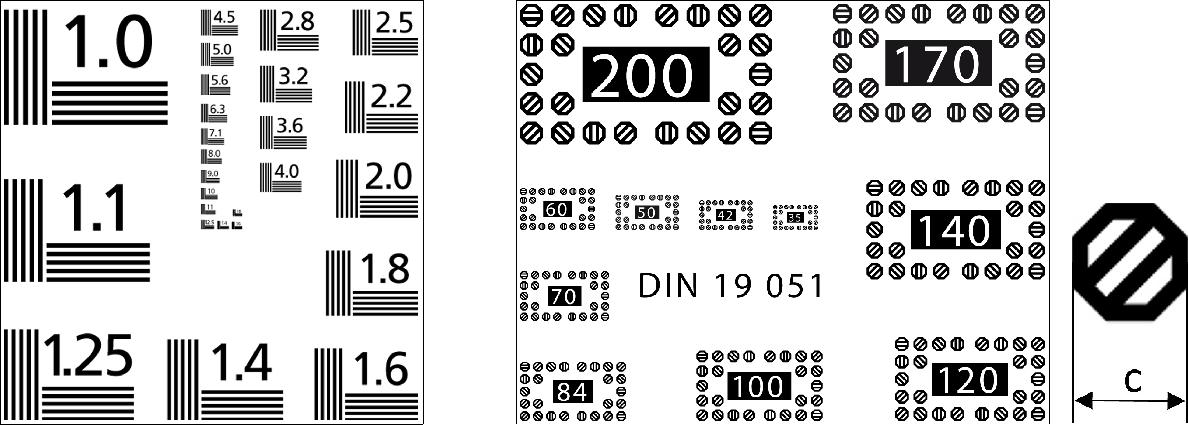

与当前版本的DIN 19051相对应，新的默认图表TE266将使用被称为DIN 19051（ISO 3334）模式2的线对目标，因为可以使用MTF作为可实现的结果运行分辨率测量。否则，更直观的评估和更广泛的使用。这种模式包括5对线（黑色和白色，水平和垂直），每毫米1-18线对频率，逆时针降序分辨率。
根据要求，Image Engineering提供符合DIN 19051（ISO 446）图案1的版本，用于视觉图像质量分析。
每个块的索引显示字符宽度c在1/100毫米。八角形内的两条线的方向必须在八个符号中的七个没有问题的情况下被识别
