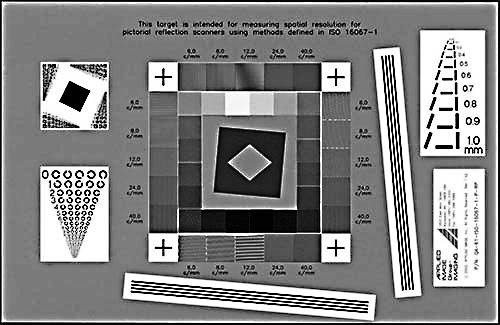

ISO-16067-1扫描仪测试图



ISO-16067-1扫描仪测试图

　　说明：测试阵列符合ISO-16067-1的规定要求。

　　基材尺寸：100mm×152mm

　　基材类型：白色反光照片纸

　　图像说明：包括斜边，字母数字分辨率图表，Landolt环形图，灰色一步补丁。 水平，垂直和倾斜Ronchi模式

　　提供在6至40c / mm。 Applied Image也提供了

　　一个T-100数字电子像素目标水平，垂直和倾斜的条宽度从0.1到1.0mm(宽度到长度比例是1：5)。

　　极性：正面和灰色。

　　阅读方向：右阅读乳液(RREU)。

　　图像放置精度：不适用

　　特征尺寸精度：典型的线宽是目标的2%到5%。

　　图像对比度/密度：按照ISO-16067-1的规定。

　　历史/典型用途：确定反射光的分辨率和成像

　　录音设备的特点。

　　其他：Windows可执行程序(2.5 MB zip文件)可用于

　　从http://www.3nhsineimage.com下载。该可执行文件是目标格式(ISO 16067-1)

　　sfrwin的特定版本，允许用户轻松选择基准标记

　　通过GUI的位置。四个SFR估计(两水平和两垂直)是基于预先定义的边缘位置以及Opto-Electronic生成转换函数(OECF)和目标灰色块的噪声数据。 TIFF和BMP文件是可接受的输入格式。

　　相关零件：QA-62，QA-76，QA-72，QA-77

　　目标信息：

　　ISO-16067-1目标是在黑色和白色卤化银反射介质上制作的。 它是光谱中立的，高的空间频率含量，符合ISO 16067-1“电子扫描仪”中的目标规范

　　摄影图像空间分辨率测量第1部分：反射介质扫描仪。

　　1.中性色调补丁

　　用于测量设备的光电转换功能(OECF)。 OECF是之间的关系物理光密度和扫描仪计数值。 标注每个贴片的标称反射密度反面。 鼓励用户使用他们自己的密度测定法来验证或取代这些。

　　2.近垂直和近水平的倾斜边缘

　　借助适当的软件，这些特征被用于测量垂直和水平空间频率响应(SFR)或调制传递函数(MTF)。 他们旋转大约5度数的水平和垂直方向，并有大约60%的对比度调制。

　　MTF = - 2.497×10

　　-6(νν3)+4.418×10 -4(νν2)-3.074×10 -2(νν)+1.0

　　其中νν等于空间频率，单位为周/毫米，小于或等于每毫米80个周期。 对于严格的MTF估算这个目标需要考虑应对措施，特别是在决议更大的情况下超过1200 dpi。

　　这个比较低对比度被设计成使MTF估计误差极小化。 以下等式表示典型的MTF响应(ISO-16067-1)。

　　3.接近45°的边缘

　　这些功能用于帮助测量45°对角线上的MTF。

　　4.垂直和水平的方波特征。

　　这些测试功能旨在帮助视觉检测混叠。这些特征的空间频率为

　　6个，8个，12个，24个和40个周期/ mm，并且大致对应于300,400,600,1200和2000的采样频率dpi分别。

　　5.近垂直和近水平的方波特征

　　这些测试功能与#4类似，但是由于它们的倾斜将趋于减少相位差的视觉印象，引起混叠。

　　6.基准或注册标记

　　作为位置和距离的指标，这些标记可能对自动分析和抽样验证有用扫描仪。名义上，每个标记之间的垂直和水平距离是50.8毫米。

　　7.稍倾斜的延长线 - 高对比度

　　有助于验证扫描线性，“阶梯”，循环扫描伪像和颜色错失注册。

　　8.双色空间分辨率元素

　　旨在将传统的限制视觉分辨率与MTF结果相关联。 R.I.T. 字母数字目标位于左上角。 Landolt“C”测试模式位于左下方。 编号的组对应于的模式知道空间频率。 下面列出了两个目标和相应空间频率的组号以及大小，分辨率和方向。

　　9. T-100数字电子像素目标

　　该区域包含宽度从0.1mm到1.0mm的水平，垂直和倾斜的条(1：5比率)。
