动态分辨率测试卡TE114
品牌：ESSER爱莎/Sine Image 型号：TE114 尺寸：可定制 材料：菲林/高清相纸 比例：4:3/16:9 类型：反射式/透射式可选
咨询热线：13310057372
动态分辨率测试卡TE114简介

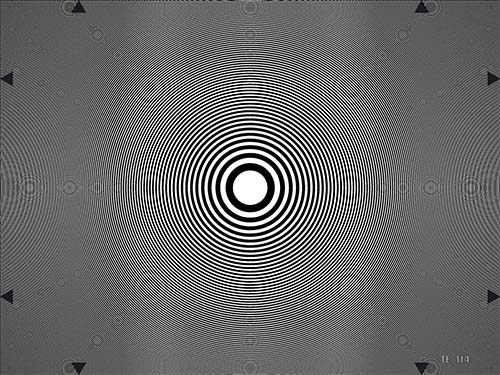

动态分辨率测试卡TE114是专门为检测TV摄像机分辨率特性以及TV传输系统“串色”干扰而研发的。测试卡由一个波带片分布满整个图像区域，其中图像上的环以线性增加的空间频率向外扩展。图像上水平方向边缘的空间频率可以达到8MHz，垂直方向边缘的空间频率达到6MHz。测试卡的角落的空间频率为10MHz。
动态分辨率测试卡TE114用于确定的TV摄像机和TV传输系统的以下特征
- 水平，垂直和对角方向的分辨率
- 分辨率取决于扫描的位置
- 水平和垂直光圈校正效果
- 照相机的扫描光束的象散（阀摄像机）
- 带片和电视光栅对应彩色显像管荫罩结构之间干涉的影响。
- PAL编码的效果（例如“串色”）在水平和垂直方向上照相机（或测试卡）运动过程中反应：动态分辨率，时间干涉干扰
该动态分辨率测试卡特别适合与电视信号滤波器的多维测量装置（水平、垂直以及如果可能在时间上）一同使用。这些装置可以是TV摄像机镜头光圈矫正器，也可以是标准PAL解码器（带线延迟）和梳妆滤波PAL解码器。带片也可以被使用在MAC系统（根据色彩线序传输）的预处理和预过滤效果的测定。带片测试图已经被证实可以可靠的测量CCD摄像机
