镜头分辨率测试卡
品牌：ESSER爱莎/Sine Image 型号：TE268 尺寸：可定制 材料：高清相纸 比例：4:3/3:2 类型：反射式
咨询热线：13310057372
镜头分辨率测试卡简介

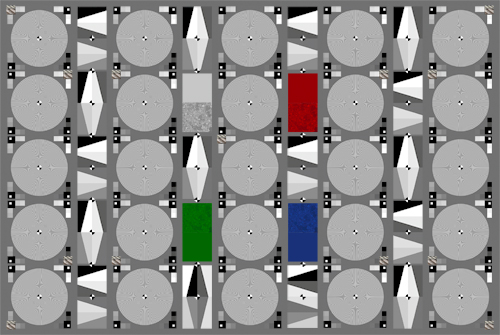

镜头分辨率测试卡TE268专为分辨率和锐度测量而设计。 25个正弦调制的西门子星，在四个不同对比度的16个倾斜边缘，四个彩色枯叶图和绳索结构图像被放置在测试卡上。测试卡可以对九种不同的图像高度进行非常详细的分析。测试卡的纵横比为4：3（图像尺寸为810×1080mm）或3：2（图像尺寸为810×1215mm）。它适用于从2 MP到180 MP的系统。
中心星的灰阶反射率：
| 阶号 | 参考反射率 |
| 1 | 1.00 |
| 2 | 0.93 |
| 3 | 0.87 |
| 4 | 0.80 |
| 5 | 0.73 |
| 6 | 0.67 |
| 7 | 0.60 |
| 8 | 0.53 |
| 9 | 0.47 |
| 10 | 0.40 |
| 11 | 0.33 |
| 12 | 0.27 |
| 13 | 0.20 |
| 14 | 0.13 |
| 15 | 0.07 |
| 16 | 0.02 |
测试卡TE268设计用于分辨率和锐度测量。可以使用iQ-Analyzer自动分析图表。
镜头分辨率测试卡中的五个不同结构允许数字和视觉分析：
- 25个正弦西门子星形放置在图表上。星星具有灰色值，当在围绕星形中心的圆周上行走时，其变化为正弦。
- 每颗星被16个灰色斑点包围，以进行OECF测量。该信息可以用于线性化图像数据。
- 16颗倾斜边缘，对比度为100％，80％，60％和40％位于星星之间。
- 具有参考斑块的四个枯叶图（灰色，红色绿色，蓝色）靠近图像中心放置。
- 测试卡的四个角落和中心附近的绳索图像可用于视觉分析。
图表结构遵循最新ISO标准ISO12233（2014）的建议。
根据ISO12233，十六个倾斜边缘可用于确定调制和限制频率。锐化的分析也可以用这些结构进行。
枯叶图完成分辨率测量。它们是具有随机直径和灰度级的圆形结构。构造结构以对不同颜色进行分辨率测量。

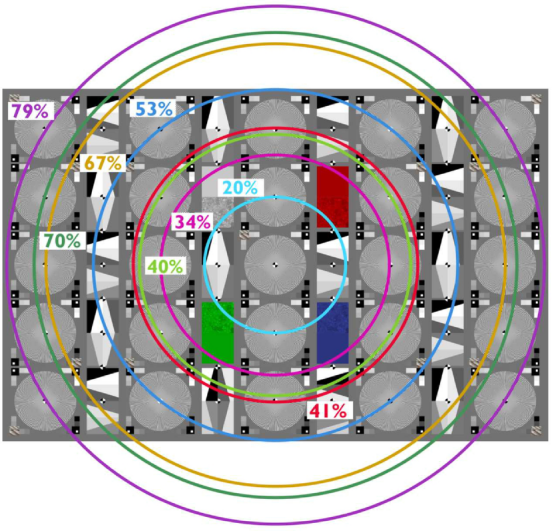

在TE268测试卡上，西门子星形的数量从九个增加到二十五个，以获得关于图像区域的更详细的信息。可以在这些图像高度（以％）确定分辨率：0.00-0.20-0.34-0.41 - 0.53 - 0.67 - 0.70 - 0.79。因此，存在关于在不同图像高度的系统的对比度行为的信息的明确增加的量。
镜头分辨率测试卡TE268的最大分辨率取决于图表的大小和直径：
| 型号 | 尺寸 | 周期数 | 中心标记直径 | 最小分辨率 | 最大分辨率 |
| TE268-H | A1066 | 144 | 5 mm | 8 MP | 180 MP |
| TE268-A460-H | A460 | 144 | 5 mm | 2 MP | 35 MP |
图表4:3和3:2是可用的。
西门子明星和灰色补丁的大小：
| 测试卡型号尺寸 | 西门子星直径 | 灰阶 |
| TE268 25x A1066 | 145 mm | 11.5 x 11.5 mm |
| TE268 25x A460 | 55 mm |
9 x 9 mm |
