镜头焦距测试卡

镜头焦距测试卡简介

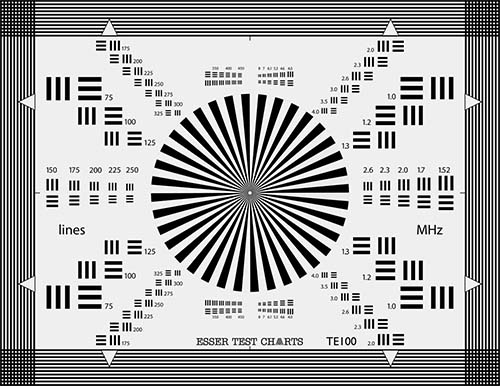

镜头焦距测试卡TE100用于调整相机镜头，检查后焦距和分辨率，并确认枕形和桶形失真。它包括一个西门子之星，以及几个黑白线对勾勒出箭头形状组成。

镜头焦距测试卡功能

1、照相机镜头的调整

2、检查后焦距

3、检查分辨率

4、确认枕形和桶形失真

镜头焦距测试卡使用方法

借助低透射滤光片和低水平的照明确保相机调制光圈打开位置没有过度调节。

a）光学聚焦：调整焦距到最大变焦距离。

b）后焦距：通过调节相机镜头的机械螺丝到聚焦在最短焦距，并交替进行优化光学聚焦。

c）后焦距：如果焦点从一个信道到另一个信道的最大和最短焦距个别的回升管必须在光轴机械调整。

     1.选择白色通道。设置光学聚焦在最大焦距。在最短焦距和发散焦点调整W-通道回升管直到最佳聚焦的实现。如果有必要优化通过交替调整光学聚焦。
     2.调整不变光学聚焦和最短焦距的红色和蓝色回升管，直到实现最佳测量聚焦。图像对焦（对焦调整）调整后焦距得到全焦段（放大）和恒定距离对象。

图像格式由4空心箭头链接。10个各自宽度为画面高度0.5%的黑线和白线分别位于图画格式内外。可以通过线的辅助读取图像被调整箭头提示、枕形和桶形失真。

从75线开始线条图形在左侧部分由25行到450行进展。在右侧栏的图像以MHz为单位进行缩放，从1MHz开始到8MHz结束。条图形以5√2因子步进。
