蚀刻中菲林的用处以及制作步骤

浏览 : 245 发布日期 : 2018-09-19

在金属蚀刻过程中,菲林相当于传统的胶卷底片,其原理也和传统中的照相有类似之处,首先将需蚀刻的图形通过光绘的方式转移至两张完全一致的胶片菲林上,或是通过光刻的方式转移至两张完全一致的玻璃菲林上。然后通过人工对位方式或机器对位方式将菲林对准。再将已涂布感光油墨或贴好感光干膜的钢片置于菲林中间,吸气后即可曝光。曝光时对应菲林黑色处的钢片未被感光,对应菲林白色处的钢片感光,钢片感光处的油墨或干膜发生聚合反应。最后经过显影机,钢片上被感光的油墨或干膜不被显影液溶化,而未感光的油墨或干膜在显影液被溶化去除,这样需蚀刻的图形通过曝光就从蚀刻菲林上转移到钢片上去了。那么蚀刻菲林是如何制作的呢?详见如下蚀刻菲林制作步骤:



  1、确认图纸材质、厚度、公差、有没有特殊要求;

  2、将文件转换成DXF倒入CAM350进行编修排版;

  3、编辑小字符、客户编码、品名、材质、厚度、测蚀、数量、工程编号,第1次出菲林 NO:1 如有上下片需注明 UP DOWN 如:(NAME:ZL-019 MODEL:M930 AUDIO MATERIAL:C5191 T=0.15 OVER:0.04 AMOUNT:1000PCS GCBH:ZLD-091203-16 NO:1 UP)

  4、在菲林上用汉字标出打样、量产、E打样;

  5、在菲林上出测试孔方便生产过程中测量,孔的大小跟产品上的孔径一致;

  6、在菲林排版上用数字和字母标出横排跟竖排的数量;

  7、如果有改过几次菲林的就要在小字符上注明几次。

以上是蚀刻菲林的通俗介绍和简单的制作步骤,由卡罗菲林整理和发布,如果您需要金属蚀刻菲林加工,请联系我们,我们将竭诚为您服务!

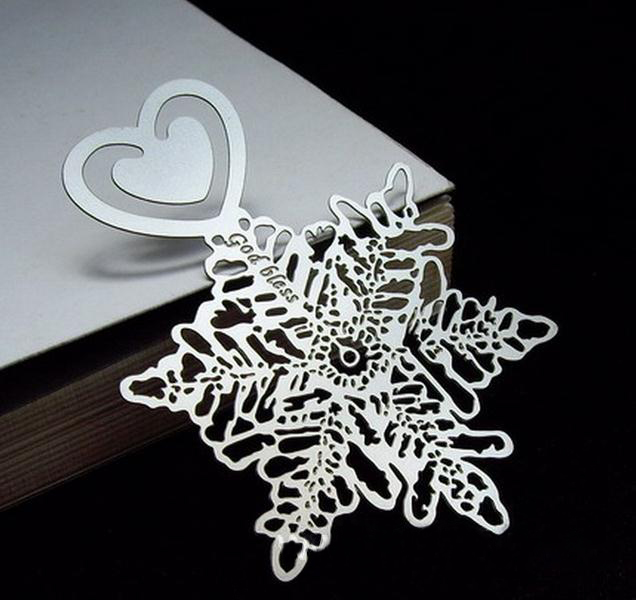

蚀刻菲林
