将分辨率测试卡组合成拍摄目标

浏览 : 111 发布日期 : 2018-09-13

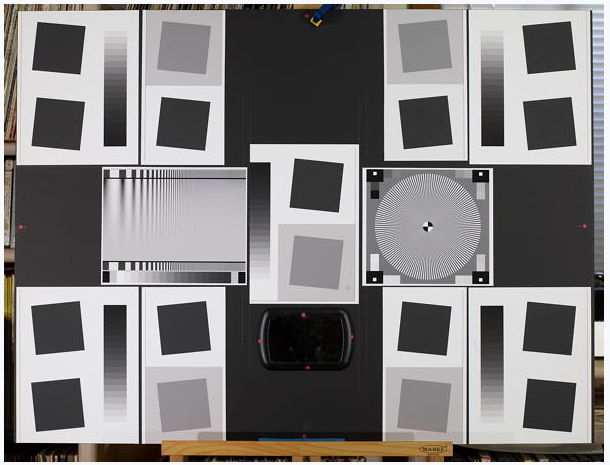

在使用低成本构建测试实验室时,分辨率测试卡用于测量靠近中心、分路和四个角附近的镜头性能。镜头测试不需要中心左右的对数F对比度和星图,它们是用来提供有关信号处理信息的。可能还会需要一些其他排列的测试卡,但这要根据测试人员测试项目来确定。自2009年以来,我们使用了大部分镜头测试的是分辨率测试卡SFRplus图形。
印刷好的分辨率测试卡安装在32 x 40或40 x 60英寸1/2英寸厚的黑色泡沫板上,带有胶粘剂(如3M TM 77或Photo Mount)或双面胶带(如3M TM可定位胶带568,其宽度为16和24英寸)。另外也会根据客户需求安装在KT板或PVC板上。1/2英寸泡沫板比较薄的泡沫板更容易保持平坦。黑板比白板减少更多的闪光效果。(耀斑光是透镜元件之间弹射的光,而不是透镜镜筒内部,因此减少了图像的对比度)。
液晶显示器(台式机或笔记本电脑)上的水平或垂直边缘的图像也可以用作目标。相机应相对于显示器倾斜。这种技术的缺点是你只有一个工作边缘,你不能轻易地创建镜头性能的地图。专业测试卡分析软件屏幕模式可以显示合适的LCD测试图像。它允许您设置对比度,这个对比度应该在4:1至10:1的范围内,以最大限度地减少剪切。为了最小化伪影(云纹等),相机必须距离显示器足够远,因此传感器像素“频率”(图像传感器上的1 /(2 *像素间距))比奈奎斯特频率高至少30%液晶屏。一个很好的经验法则是,LCD屏幕图像应占用不超过图像宽度的1/3到1/4(区域的1/9到1/16),如右图所示。左侧的图像显示了1024个水平像素的一圈。佳能EOS-10D具有3072个水平像素。在这种情况下,笔记本电脑图像应占用不超过图像宽度的1/4。
但是小编要在这里说清楚,不是每种相机测试都能用显示器分辨率测试卡来完成的。这种方式只适合一些大概的检测方式,不能精准的判断相机的性能。
