涂层颜色检测介绍

1.标准样品法

根据GB1727-79«漆膜一般制备法»,将被测试样和标准样品分别制备在马口铁板上,按规定要求使漆膜完全干燥后,再将两板重叠l/;4面积,在天然散射光线下检査,眼睛与样板的距离为30cm左右,观察的角度约为120°~140°,根据产品标准检査颜色与外观,颜色应在技术允差范围之内;外观平整、光滑。

2.标准色板法

将被测产品按规定制成测试样板,干燥后与标准色板重叠1/14面积,在天然散射光线下检査,眼睛与样板的距离为30cm左右,并成120°~140°(标准色板可参见第四章涂料调色)。若颜色在两块标准色板之问或与一块标准色板接近,则认为在技术允差范围之内。

对照标准色板,靠眼睛辨别漆膜颜色是否符合要求的方法,尽管行之有效,方便快捷,但只能做到定性分析,没有把颜色的差别用数据表示,也就不可能传输和储存;另外,观察的结果与观察者的经验和心理素质有着十分密切关系,况且,肉眼对细微的色差是觉察不到的。3.最新的颜色测定仪器一色差计

它通过测定标准色板与样板在可见光谱中的反射或投射光谱,进而计算出色彩数据,即可准确判断出样板与标准色板的偏离程度(从涂料调色的内容中知道,调色只能达到非常接近,不可能完全相同),。目前已有台式、手提式等多型号的色差计。

GB1186.1.2-89及GB1186.1.3-89«漆膜颜色的测量方法»中规定,采用光谱光度计、滤光光谱光度计和三刺激值色度计测量漆膜颜色,也就是上面提到的光电色差计来对漆膜颜色的感觉用数字表示出来。

便携式多角度色差仪及多功能配色软件可以使汽车金属闪光漆的随角异光异色性满足涂料配色应达到各角度没有视觉色差的要求。现在新型的色差仪可分别从15°、25°、45°、75°、110°五个角度测量色差,配色软件可对测量结果进行编辑、存储、不同标准和格式的互换和打印等,有些软件还可就某些色板设计颜色配方。

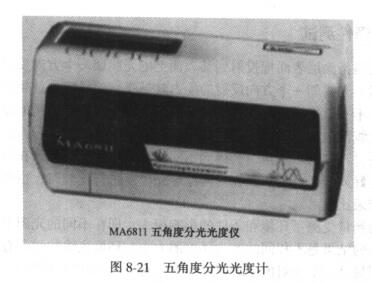

图8_2l是适用于汽车金属闪光漆及珠光涂料的美国爱色丽五角度动态测量仪器。其特点是:

①五角度色彩测量:45°照明,l5°、25°、45°、75°、110°五角度测量,角度精度±0.15°,光纤信号传输,能完整并精确检定金属、珠光和特别效果涂料于不同角度的色彩变化。

②测量数据:Lab,△L△a△b,F1opIndex(动态指数),Lch,△L△c△h,△F1opIndex。

③动态式旋动测量:爱色丽动态式旋动测量技术采用更精确耐用的光学系统,能同时测量所有角度并增强光谱分辨效能,耐用且精度高,稳定性好。

④可配合爱色丽专业品管软件使用,绘制L*,a*,b*,C*或h·*数值于不同角度下的变化图,快速确定产生偏离容差的色度数值。

⑤仪器台间差:0.18ΔE以内,测量BCRA系列板平均值;0.35通*最大,测量任何色板;0.15△E*最大,测量灰色色板。

这种仪器已被上海通用、一汽大众、金杯、重庆五十铃、株洲雅马哈、关西涂料、大桥化工等采用。

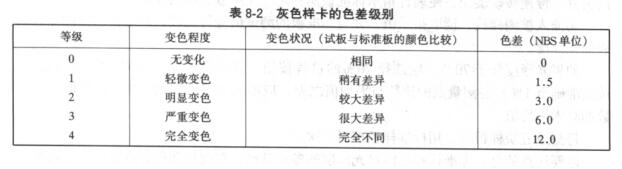

在没有光电测色仪的场所,为了快速评定漆膜颜色的变化,也可采用国际标准化组织机构研究并推荐的“染色牢度褪色样卡”,即5级灰色标准样卡法进行测试。具体方法是:五对灰色标样分成五个等级,分别代表原样与能样的相对变化程度。涂料样板经试验后与标准样板一起与灰色样卡比较,以观察变色程度及所属灰色样卡的等级。具体评定见表8-2所示。
