使用分辨率测试卡和棋盘测试卡测试微距镜头

使用分辨率测试卡和棋盘测试卡一起测试1-5倍宏佳能MP-E 65mm镜头。赛麦吉的专业测试卡分析软件，用于自动分析棋盘测试卡（AKA棋盘）图案的锐度，失真和色差。使用棋盘测试卡的最大好处是与其他类型的测试目标相比，有更宽松的框架要求 虽然棋盘缺乏分辨率测试卡SFRplus和eSFR ISO提供的颜色和色调分析，但是这些功能在玻璃基板上的高精度镀铬中不可用，因此棋盘测试卡是该测试的最佳图案。

赛麦吉棋盘测试卡包含高精度棋盘格，具有许多不同的频率。这使得能够有效测试各种放大倍数的单个目标。通过将从图像获得的LW/PH除以2×图像高度（mm），我们获得了每个物体以下周期（单位mm）。

拍摄过程由于这项研究，通过分辨率测试卡检测我们现在知道在5倍放大倍率下选择f / 4孔径，以最大化该镜头的分辨率。 我们使用这台相机设置来拍摄透射灯箱上的测试目标（棋盘测试卡和分辨率测试卡）的高精度照片：

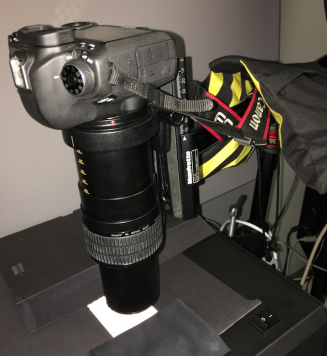

我们将摄像机安装在可调臂上，并使用Manfrotto 454微型定位板来调整距离和对焦。使用不透明材料掩盖了灯箱的其他部分，以防止其他的杂散光增加闪光。

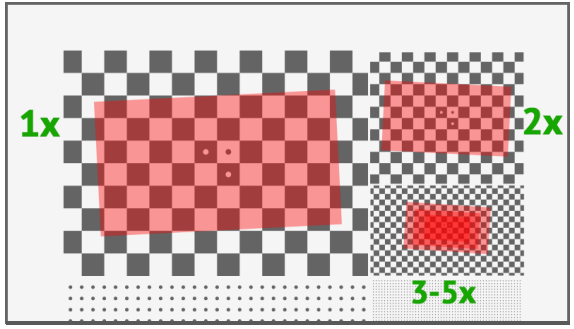

使用以下框架为各种放大倍数：

为了获得良好的锐度测量，选择了图像中10个垂直正方形的幻灯片区域。这产生了一个相当大的SFR区域，用于最可靠的计算，并防止存在过多的区域的干扰。将图表集中在频域中心的划分在3点刻度上。为了最佳的倾斜分析，我们按照分辨率测试卡ISO12233标准将图表旋转了约5°。目前的棋盘测试卡程序可以自动检测棋盘，在包含一组区域之前，它们会查找完整的行和列。这就意味着旋转的框架是测量变得更复杂，如果一个完整的行/列方块的角落被裁剪掉，那么自动区域检测将跳过您可能想要测试的一些区域，产生的最优区域周围的图像可用性。如果我们想要更多关于横向色差和失真的细节（这个镜头非常低），我们将分析图表的点图案区域。

我们使用相机中的500万像素的下采样JPG执行此分析，以下为图像的大小：

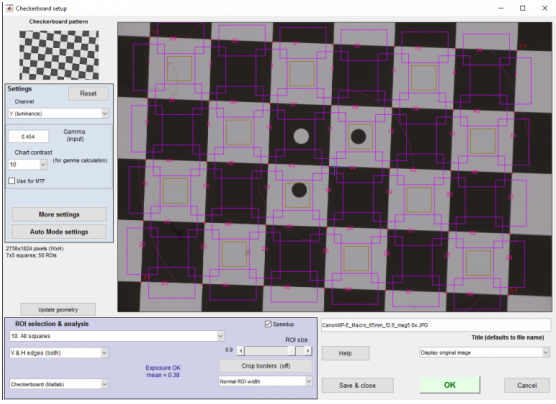

我们执行了软件设置并选择了所有地区：分析程序

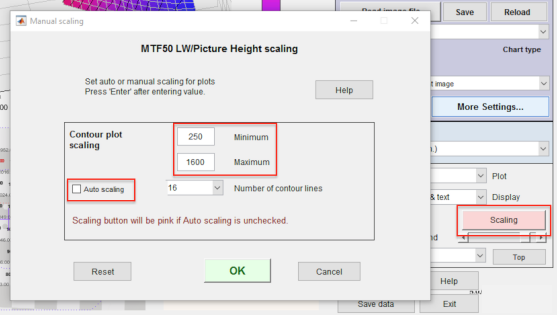

在初步确定我们的预期MTF值的范围后，我们在3D图上禁用了自动缩放，并将范围设置为总数：

我们使用专业分析软件来合并大量测试，以便产生上述条形图。 我们还使用图片从三维图集收集漂亮的动画GIF。
