什么是畸变测试卡?
畸变测试卡是测试镜头必不可少的测试卡之一，畸变卡是测试镜头必不可少的测试卡之一，我们经常使用的手机镜头、相机镜头、单反镜头、安防监控摄像头、行车记录仪等等都必须经过畸变测试才算合格，测量畸变的测试卡有很多种，但往往不用的行业所使用的卡都有所不同，毕竟着重点不一样，下面给大家介绍我们常见的几种畸变测试卡和镜头畸变：
镜头畸变是一种造成图像边缘附近的直线变成曲线的像差。它会给建筑拍摄和摄影测量造成问题。最简单的近似表达式，ru = rd + krd3，ru是未发生畸变的图像光学中心到某点的半径，rd是畸变扭曲后的中心到该点的半径。根据k的符号不同，畸变可以是“桶形”或“枕形”。镜头畸变和畸变修正系数都可以在Imatest distortion中计算，其中还包括五阶和正切/反正切的畸变模型。SFRplus项目可以显示畸变损失了多少细节，以及对锐度和其他一些因素的影响。畸变最严重的是广角镜头、远摄镜头和变焦镜头。畸变在近摄图像中往往比正常距离的图像更严重。畸变可以很容易地用软件修正。
◆畸变测试卡：

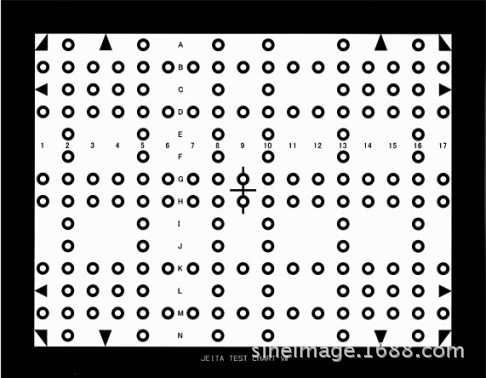

◆球状畸变测试卡：
球状畸变测试卡有158个双环，排列在14行和17列中。垂直间距是1 / 14h、水平间距为2/25H。
双环的大小如下：
（1）外环
环外圆的半径：2 /100h（2%）
（2）内圈
环外圆的半径：1 /100h（1%）

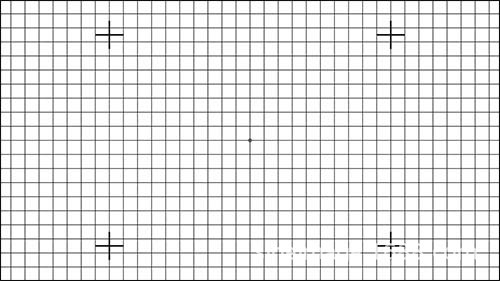

◆几何畸变测试卡：
◆几何失真(畸变)测试卡：
