36阶宽动态范围测试卡

36阶宽动态范围测试卡简介

这款动态范围测试卡有36个低噪点色块和一个达到120dB的密度范围。这款测试卡比起标准的ITDR36有着更宽范的动态范围。动态范围测试卡的有效区域是197x235 mm (7.75x9.25 inches)，而介质的尺寸是203x254 mm (8x10 inch)。

36阶宽动态范围测试卡优点

这款测试卡只需要一张图片就可以测试宽动态范围相机的阶调响应，噪点和动态范围。36阶宽动态范围测试卡包含用于测试MTF的对比度为4:1的斜边。斜边的MTF50是大于16cycles/mm,比起喷墨的图卡要好上3倍。中间灰背景的密度和36阶动态范围测试卡的背景相似，使自动曝光的相机可以自动曝光。

36阶宽动态范围测试卡使用注意事项

宽动态范围测试卡适用于DNP和ITI灯箱。
建议使用HDR图像目标具有高照度光源（接近10000力士）为了测试图像传感器在灵敏度范围提供足够的光。
Imatest建议使用宽动态范围测试卡时配备照度接近10000lX的高照度光源市为了给镜头提供感光范围的光。
测试卡适用于测试相机和镜头的动态范围。
相机的动态范围被镜头上的闪光灯影响。
传感器测试是基于未被处理的RAW图像。

36阶宽动态范围测试卡使用方法

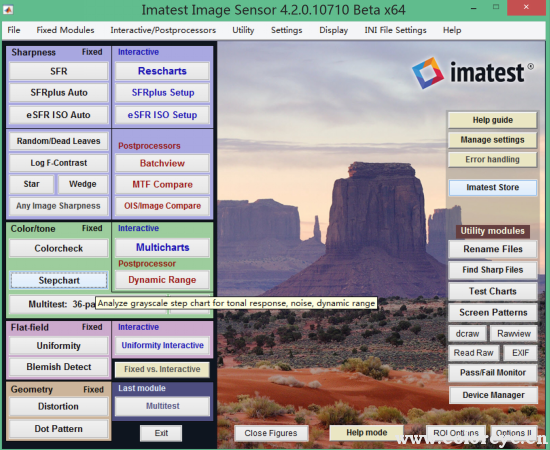

StepChart 模块中分析 36 阶动态范围测试卡

1.测试卡的拍摄要求：拍摄需要在暗室中进行，不能有漏光或杂光进入。使用云台安装并调整拍摄设备，使测试卡与相机平行，尽量充满取景器。

2.打开 Stepchart 模块，选择拍摄好的图像

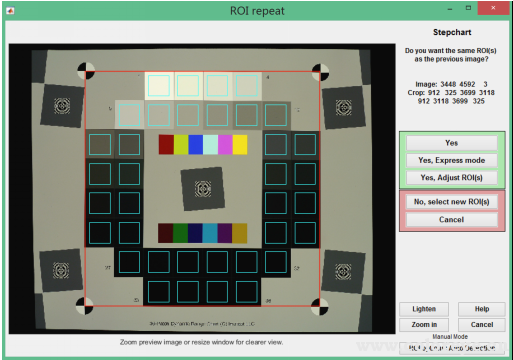

3.在选区窗口中正确四个定位标志的位置。如果由于图像畸变或拍摄偏斜的原因可以通过微调的方式准确定位，目的是使用每个灰阶的选择区都落在灰阶块的内部。

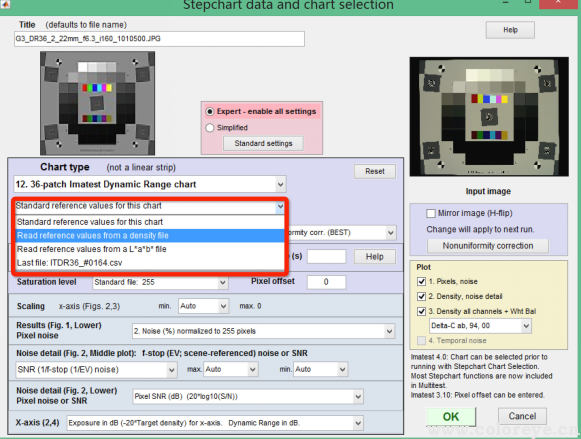

4.在参数设置对话框中，红色区域处优先选择每一批(根据序列号)的实测密度数据。如果找不到实际的参考数据可以使用默认的参考数据。其它参数根据需求进行选择。以下是一个推荐的设置。

5.在各分析结果弹出后，极后会弹出保存对话框。根据需求选择保存的分析结果图，数据格式。 以及保存路径，文件名称等等。

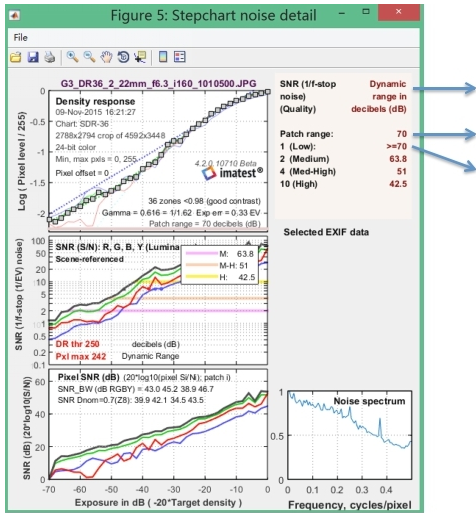

6.极常用的分析结果是下图：

7.信噪比等于 1 时的动态范围常常被定义为此相机在当前拍摄条件下的动态范围。如果当相机的动态范围数据大于软件从图像中分析到的动态范围时，一般有以下几种情况：
--曝光不正确，曝光过亮或曝光过暗。通常正常曝光是以测试卡中灰背景为参考的。这种情 况需要重新拍摄。

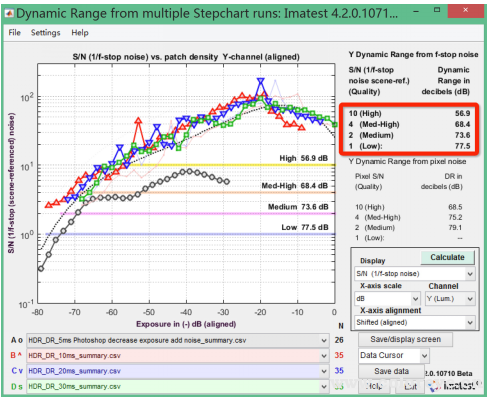

--由于相机的动态范围大于测试卡的动态范围。这种情况的解决方法有 a. 更换更大动态范 围的测试卡。b. 分 3-?‐4 次加减档曝光，得到更宽曝光范围内的图像，Imatest 使用 Dynamic 模块分析多个  CSV      文件，以得到相机的动态范围。

--由于降噪算法等原因，使拍摄图像中没有出现达到信噪比等于1的灰阶。这种情况的解决方法是 a.  更换更大动态范围的测试卡。b.  减档曝光并分析，直到出现信噪比为 1 的灰阶。 c. 如果采取 ISO15739--2013 标准分析动态范围。不需要出现信噪比为 1 的灰阶，只需要 通过分析相对密度为 2.0 反射灰阶处的信噪比来推演信噪比为 1 时的动态范围。Imatest 支持这种标准。可以在 MuiltiTest  模块中选择。
